數見衡永③丨種下數字化基因,踏上美好出行的“高速路”

時間:2024-06-12瀏覽量:

    采用BIM技術,高速公路在電腦屏幕上蜿蜒伸展,橋梁、隧道、涵洞等構造繪物制得精準生動;施工過程中,應用智能化監測手段,大橋“健康狀況”一目了然;安全養護時,數據代替“人跑腿”,養護需求可以一鍵申報……近日通車的G7221衡南高速衡陽至永州段(簡稱“衡永高速”)在數字技術的加持下,被賦予蓬勃的生命力。從設計、施工到運維管理,衡永高速設計單位——湖南建投集團旗下湖南省交通規劃勘察設計院有限公司(簡稱“湖南交通設計院”)綜合運用BIM技術、電子沙盤、人工智能等多種數字化手段,支撐起衡永高速建、管、養、運全壽命周期的高質量發展,致力打造湖南乃至全國“數字高速”的標桿。

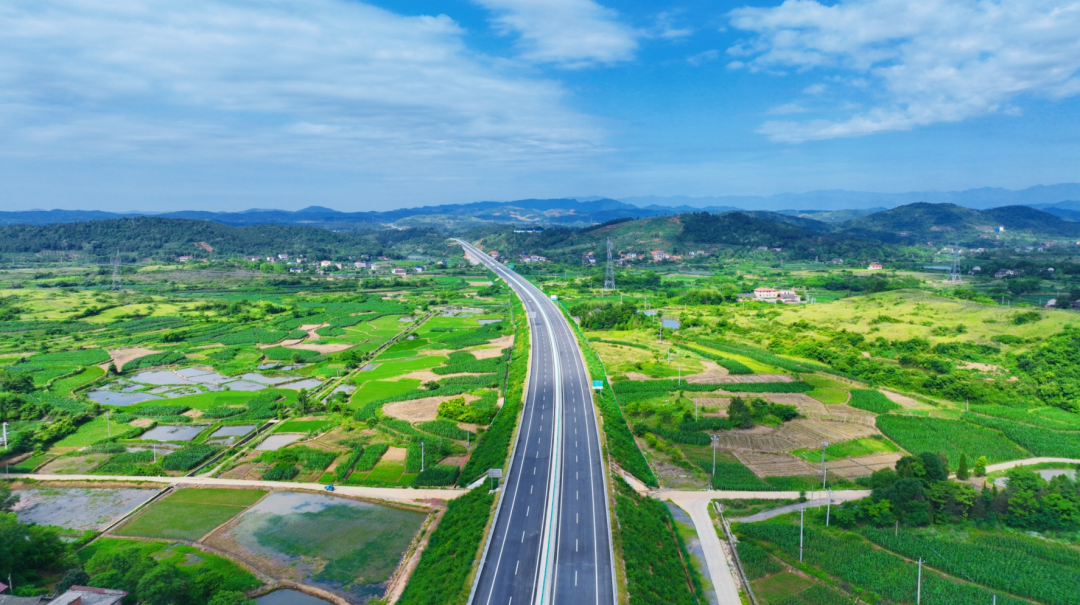

衡永高速

一盤觀全局

三維實景告別“紙上談兵”

    此次通車的G7221衡南高速衡陽至永州段和S81永賀高速永州至零陵段,全長165公里,跨衡陽、永州9個市縣(區),4次與已通車高速相交,7次上跨下穿鐵路,4次跨越較大湘江干流和支流,以長隧道穿越祁山山脈,建設規模大,涉鐵涉高涉水工程施工牽涉面廣、技術難度大、安全風險高,施工組織較為復雜。如何讓設計、施工人員快速了解到項目所處的空間環境,從而更精準地給出合理設計或施工方案?湖南交通設計院創(chuàng )新地給出了答案:電子沙盤。


傳統設計圖紙效果

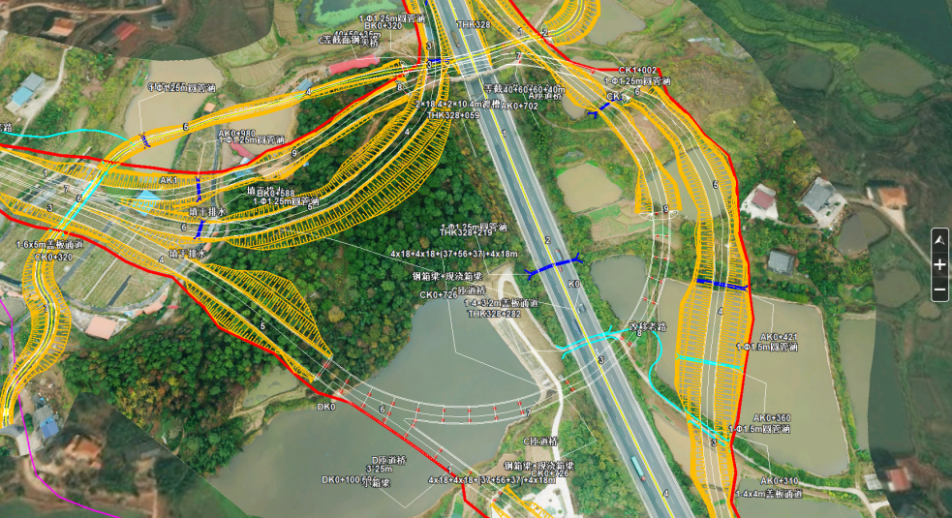

電子沙盤效果

    在項目初期,該段高速建設所涉及的近60平方公里的地理空間便被采集成為電子沙盤,這在項目的精細設計、施工組織策劃、征地拆遷時發揮了重要的作用?!拔覀儾捎脽o(wú)人機和激光雷達等方式采集數據,電子沙盤的分辨率達到厘米級,誤差僅在五厘米內?!焙辖煌ㄔO計院空間信息智能感知與大數據研究院副總工程師辛杰介紹,區別于傳統設計圖紙,電子沙盤設計環境采用三維實景展現,可視化方案顯示直觀、修改便捷、便于比選,“傳統地形圖上雖然也能標明相關地物的位置,但電子沙盤可以進一步展示它們的形狀和大小,這對于征地拆遷等工作具有重要意義?!比S實景展示便于施工管理人員直觀了解設計方案、精準掌握現場情況,從而更好地進行施工方案布置。在施工籌備時,位置的選擇決定后期進出場距離和時間,通過電子沙盤,人員不必反復前往現場調查,就能直接確定最佳選點,節省了大量的時間和人力。這一創(chuàng )新應用,也使得《衡永高速電子沙盤項目》獲第四屆全國公路微創(chuàng )新大賽銅獎,衡永高速的每個標段都因此節省近百萬元。

    值得一提的是,電子沙盤的作用不止于此。“電子沙盤大幅降低了施工人員的看圖門檻,他們不需要具備專業知識,也能很好地理解施工圖紙?!焙鲜『庥栏咚俟方ㄔO開發有限公司總經理楊建斌提到,對于新員工來說,以前可能要一到兩個月才能摸清項目情況,現在通過電子沙盤,只需一到兩天就能全面掌握項目重難點,有效保障了后續的施工進度和質量。數字化勘察手段的使用,使得平面圖紙立體展現、實景展示,為設計、施工人員“足不出戶也能決勝千里之外”精準賦能。

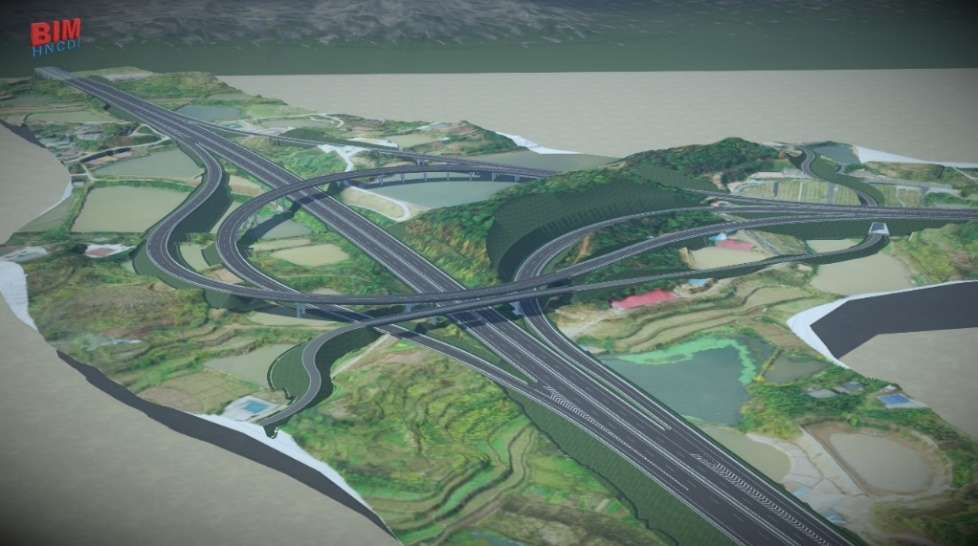

BIM技術應用

將未來公路“搬”進電腦屏幕

    首次將BIM深化設計納入設計流程、首次開展基于BIM的施工圖技術交底、首次基于BIM的數字化管理項目……在衡永高速設計過程中,湖南交通設計院將BIM技術的作用發揮得淋漓盡致。


    在方案研究、初步設計以及施工圖設計階段,全流程通過三維模型展現,每一個細節都清晰可見,便于開展方案優化和技術交流;在方案比選中,創(chuàng )新性地提出融入生態紅線和基本農田選線原則,設計師能夠在虛擬環境中看到選線對農田和生態的影響情況,從而快速進行路線的調整和變更;基于數字模型對項目樞紐互通、特殊橋梁、特長隧道開展了全專業的施工圖校核,對坐標、高程、工程量等關鍵要素進行了復核和確認,能夠更準確地評估方案的可行性,并將潛在的問題解決在前期。原本復雜的道路、橋梁、隧道等結構被一一“搬”進了電腦屏幕,成為了一個個生動鮮活的數字模型?!癇IM技術就像是我們設計師的一雙‘透視眼’?!焙辖煌ㄔO計院BIM工程師張昕昊笑著解釋?zhuān)八屛覀兡軌蛟谠O計階段就‘看到’未來高速公路的真實運行狀況,并根據呈現的三維實景,不斷調整優化設計方案!”

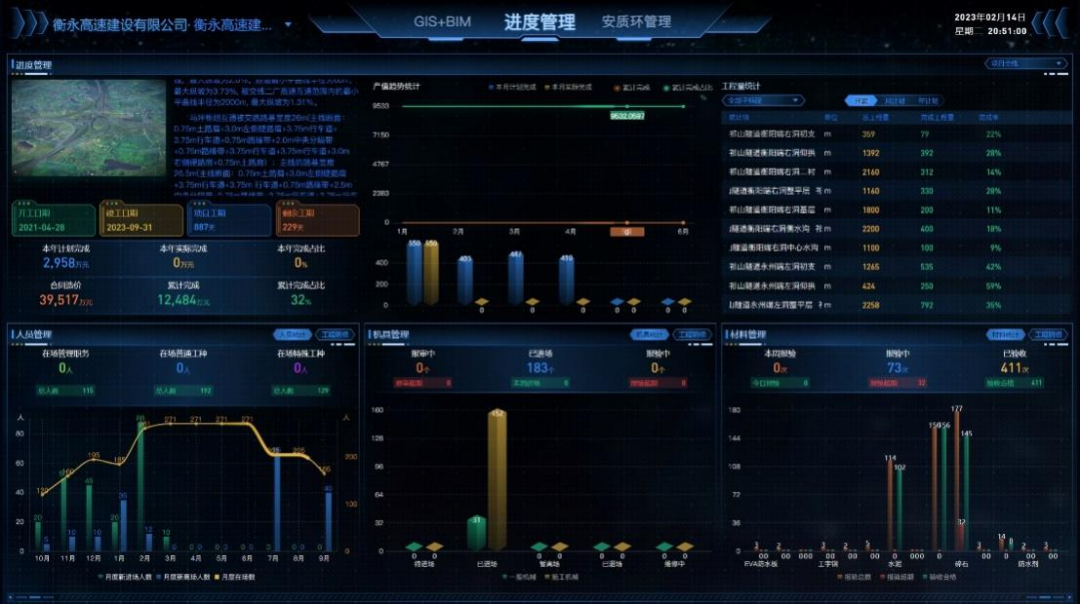

BIM平臺演示

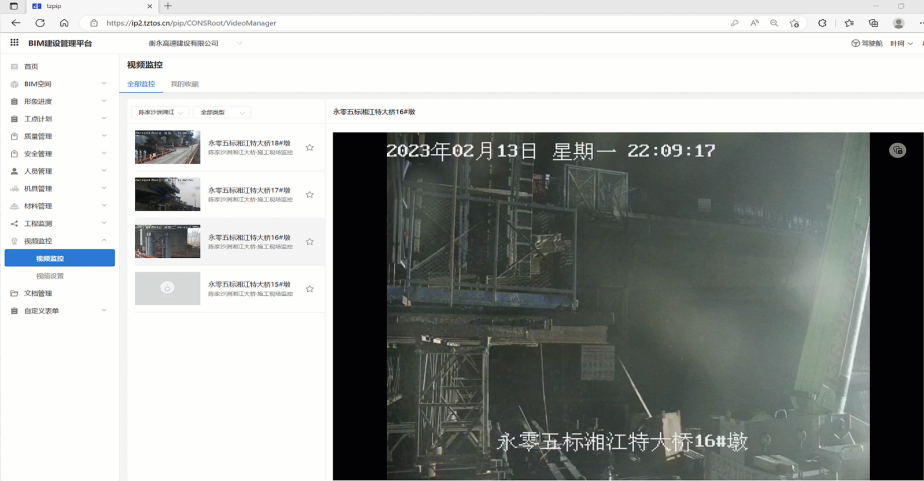

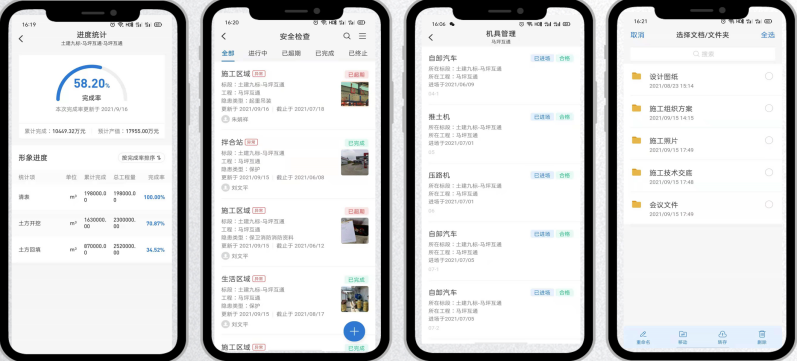

為推進基于BIM的可視化施工,湖南交通設計院利用GIS+BIM、物聯網、云計算、嵌入式等數字技術,開發了基于BIM的三維可視化交互管理平臺,實現了全過程的數據匯集、管理、共享與智能決策。這一平臺讓虛擬的數字世界和真實世界產生連接,真正做到了“所見即所得”,管理人員通過“一個面板”就能隨時查看工程建設進度、質量、安全、人機料等數據,實時掌握現場情況,也能集成設計與施工資料等,形成數字資產匯總,在數據上實現互通性和可視化,在管理上實現電子化和精準化。


三維可視化交互管理平臺相當“聰明”,可以整合施工進度信息數據,對延期任務自動預警;還可以將實際數據與計劃數據對比,發現施工存在的安全質量隱患,并自動關聯至對應的BIM模型部位,設立通病數據庫,通過不斷積累的問題數據,從而規劃隱患排查,監控重點內容。湖南交通設計院依托衡永高速率先開展的BIM實踐應用,已形成了高速公路BIM應用的成套標準體系,并斬獲多項大獎,在2023年榮獲Bentley全球基礎設施年度光輝大獎賽“突出貢獻決賽獎”。


數字化檢測

“監”證大橋健康成長


陳家沙洲湘江大橋是永零高速關鍵控制性工程,“我們采用數字化監測手段對橋梁施工進行全過程動態監控,保證施工過程中結構安全和施工完成后的橋面平順、行車舒適”。湖南交通設計院試驗檢測中心總工何現啟介紹,“數字化監測手段的應用,使大橋‘健康狀況’一目了然,確保每階段施工都處于最佳狀態’?!?/span>


    對于多跨連續橋梁來說,線形和受力狀態的控制至關重要,立模標高、合龍的順序和溫度都需要重點關注。檢測團隊結合施工方案和現場條件,通過有限元計算進行預演推理,制定出了最佳合龍和調控方案,做到了理論上無誤差,實際上誤差控制在一公分內,保證了橋梁線形符合設計要求。為了有效感知橋梁應力和溫度狀況,檢測團隊在大橋主梁里埋設了八十多個應力和溫度傳感器,并采用了JMZX-8A綜合自動采集模塊、JMWT-64溫度自動采集模塊、“柔性相機”、數字孿生等數字化手段,實時進行應力和合龍前的48小時溫度的監測。相比于傳統的人工監測,數字化監測手段精確度更高,也更省時省力,有效降低了監測成本。


    預應力施工是橋梁施工生命線的重要組成部分,錨下有效預應力作為橋梁施工中的關鍵控制指標,通過智能張拉能直接監測橋梁預應力張拉的實際效果,但目前省內針對錨下預應力的檢測尚無評判標準。湖南交通設計院檢測團隊采用數字化檢測手段實時采集了數據樣本,徹底摸清衡永高速橋梁錨下有效預應力檢測技術底數,建立了基礎數據臺賬,為湖南省《公路橋梁錨下有效預應力檢測技術規程》這一地方性標準的編撰提供了科學決策依據。

人工智能+

數據“指揮”高速安全運維

    走上衡永高速,打開“湘行相伴”APP,服務區加油站和充電樁的使用情況一目了然,司機朋友不再擔心因為找不到加油位或充電位而耽誤行程。湖南交通設計院利用視頻人工智能技術,在省內首次研發和應用了服務區視頻智能分析系統,由人工智能充當“服務區管家”,不僅可以自動識別加油站排隊、充電位占用、車輛違規停放、垃圾堆放等問題,及時告警運營管理人員,還能通過遠程喊話來指揮停車、通知清掃、調配疏導等,變“被動運營”為“主動管理”。

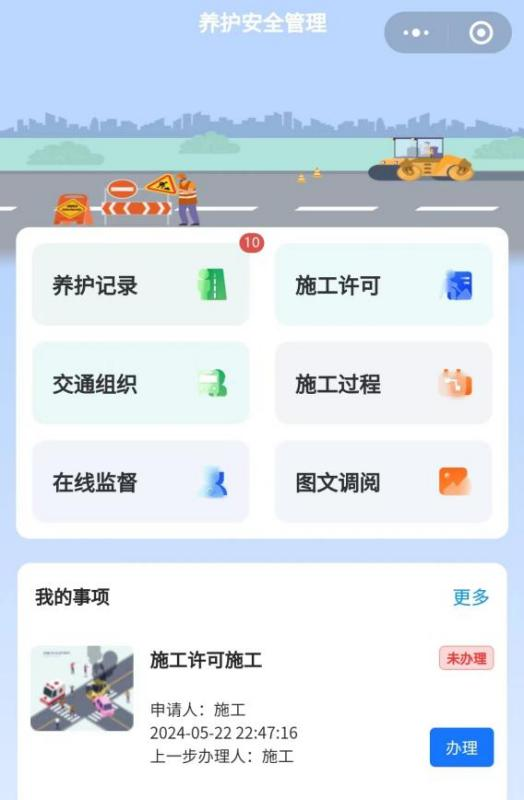

曾經,高速公路的運維養護工作猶如一場“馬拉松”,需要養護人員日復一日地巡查、維修。而隨著數字技術的廣泛應用,高速公路的“心臟”連上了智慧的“脈搏”。衡永高速研發并應用了養護安全管理系統,能實現路上施工作業“一鍵申報、聯合審批、視頻跟蹤”。


    養護人員通過掃描路側報警二維碼獲取位置,就可以上報養護需求、申報交通組織方案,再由交警、路產在線審批,全程不再需要紙質申報,讓數據代替人跑腿,大幅提升了審批速度。養護施工時,錐筒頂部夾放的視頻記錄儀,能夠自動回傳現場位置、圖片和視頻,“一路多方”可在后臺的養護施工一張圖全面查看施工分布和圖像,并實施在線督導。同時,系統還可以通過人工智能技術,自動識別錐筒擺放和回收狀況,精準獲取施工時間和位置,并向互聯網發布施工進展,降低作業風險。湖南交通設計院黨委委員、副總經理張重祿指出:“當前,數字時代加速演進,帶來廣闊的發展空間。湖南交通設計院搶抓數字紅利,在衡永高速上進行了先行探索,數字選線、BIM數字資產管理、電子沙盤、動態監控、數字養護管理等眾多數字化產品不斷創(chuàng )造著新的可能?!痹跀底只尿寗?dòng)下,衡永高速不僅運維管理變得更加便捷高效,更成為了一條充滿智慧與活力的信息高速公路,引領行業駛向智能出行的美好未來。
